Die Steuerung und Überwachung von Rundsteuersystemen erfolgt in einer zweistufigen Systemarchitektur, um höchstmögliche Betriebssicherheit zu gewährleisten.

Die Leitzentrale LMM700 übernimmt die sichere und komfortable Führung des gesamten Rundsteuerprozesses. Mit der LMM700 verbundene lokale Steuereinheiten LMC610 steuern, überwachen und protokollieren die angeschlossenen Rundsteuersender.

Die Kommunikationsstrecken zwischen Leitzentrale und lokaler Steuereinheit können je nach Bedarf und flexibel über verschiedene Wege realisiert werden: z.B. Ethernet LAN Verbindung, LAN Modulation über 2 Drahtverbindungen oder über Glasfaserstrecken.

Leitzentrale LMM700

mittels einer komfortablen Bedienoberfläche kann die LMM700 zuverlässig alle netz- und anwendungsnotwendigen  Schaltprozesse steuern und koordinieren:

LMM700 Bedienoberfläche

  • Bedarfsabhängige Lastführung für die zeit- oder ereignisabhänge Steuerung von Schaltaufgaben oder auch die Ad-Hoc Handsteuerung sind möglich.

  • Lastabhängige Steuerung mit Lasterfassung und Zählwertverarbeitung

  • Umsetzung von Anforderungen aus den Vorgaben des Redispatch 2.0.

Die LMM700 unterstützt die Steuerung zentraler Aufgaben moderner Netzführung: Steuerung von EEG- Erzeugeranlagen, Straßenbeleuchtung, Wärmepumpen, Nachtspeicheröfen, Tarifsteuerung und in vermehrtem Maße auch Ladesäulen Infrastruktur.

Für höchstmögliche Betriebssicherheit bietet die LMM700 vielfältige Möglichkeiten:

  • Einzelplatz System auf Tower Industrie Rechner

  • Doppelrechner Systeme auf Industrie Rechnern

  • 19“ Rack-Server im redundanten Betrieb

  • Installation auf virtuellen Maschinen

Mittels einer Fernwirkschnittstelle nach IEC60870-5-104 kann die LMM700 überdies an fast jedes übergeordnete Netzführungssystem angeschlossen werden. Sowohl um den Tagesbetrieb zu unterstützen als auch bei netzkritischen Situation sekundenschnell, notwendige Steuerungen per Broadcast zu ermöglichen.

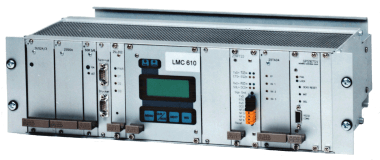

Lokale Steuereinheit LMC610

die lokalen Steuereinheiten LMC610 in 19“ Zoll Bauform führen und steuern die vorhandenen Senderanlagen. Systemoffen können RTS600 Senderanlagen von LMS Services aber auch Fremdfabrikate eingebunden werden.

Im ferngesteuerten Betrieb überwachen die lokalen Steuereinheiten den gesamten Rundsteuerprozess und gaben den aktuellen Status an die leitzentrale weiter.

Im Falle eines Ausfalls der Verbindung zur Leitzentrale, übernehmen die lokalen Steuereinheiten die eigenständige Führung der Sendeanlagen mit hinterlegten Zeit- und Ereignisprogrammen. Die manuelle Steuerung wird durch die Schnittstelle zu einem lokalen Bedienrechner und über ein optional bedienbares Display unterstützt.

Sowohl digitale als auch analoge Signale externer Systeme können  aufgenommen, verarbeitet und übermittelt werden. (z.B. Dämmerungsschalter, Alarmierungssysteme, Zählimpulse, Temperaturfühler)

Der flexible und modulare Aufbau der LMC610 nach dem Baukastenprinzip, ermöglicht ein jederzeit passgenaues und kundenindividuelles Design der Systeme.

Für die Beratung und optimale Planung Ihrer neuen Leitzentrale oder der Anpassung bestehender Systeme, stehen unsere Spezialisten zur Verfügung.
